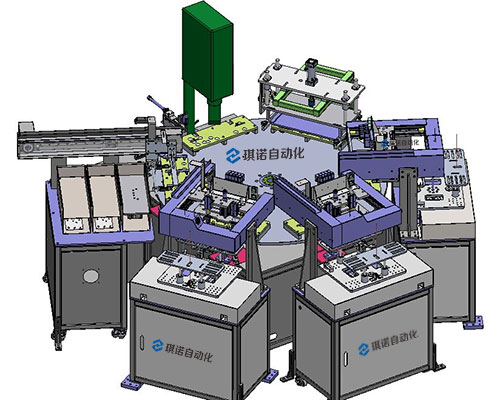

鍵盤膜六工位轉盤檢測機自動上下料

設備功能

鍵盤膜六工位轉盤檢測機自動上下料設備的主要功能是完成鍵盤膜上下料以及貼合，檢測收料。

工作步驟

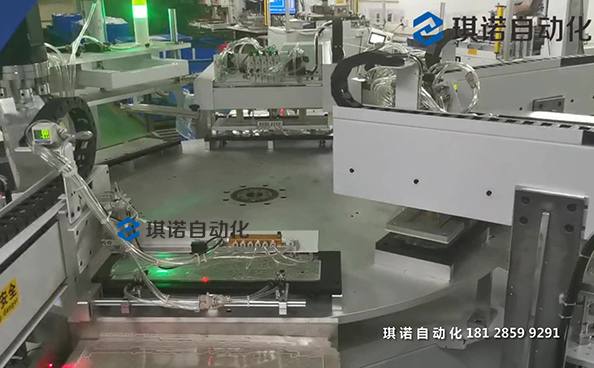

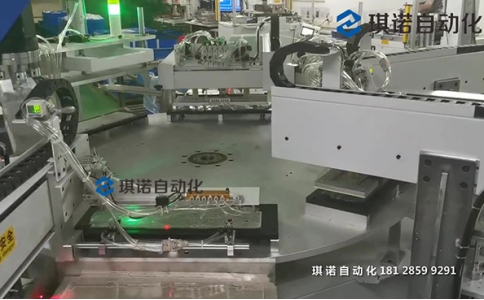

1、人工分別向三組上料機進行三種鍵盤薄膜的上料，上料機通過雙工位轉換，二次定位，頂升機構將薄膜頂升到位后由橫移手臂吸取產品后輸送至轉盤機構流轉至下一工位，1#、2#、3#上料機依次上料，轉盤機構由中空軸旋轉平臺驅動，完成6工位旋轉;

2、待鍵盤膜旋轉至檢測工位時，由檢測機構完成鍵盤膜的點位檢測，完成后旋轉至超聲波電壓工位;

3、由超聲波電壓機完成點壓工作，同時進行對鍵盤膜的厚度檢測，隨后轉至收料工位;

4、收料機構通過模組移載手臂后對良品及不良品夾持或者吸取收入對應收料盒;

5、確認產品收料完成后旋轉至上料工位，進行下一循環作業。
